Metrel MI3109 Eurotest PV Lite - Pro Set

Ønsker man en strømtang til alle applikationer, er Metrel A1391 et godt bud.

Metrel A1391 måler både AC og DC, og med to måleområder sikres god nøjagtighed, hvad enten der måles på en boligtavle, solcellestreng eller motorinstallation. Den kompakte størrelse gør det muligt at komme til de fleste steder, mens et gab på 25 mm muliggør måling på relativt store kvadrater.

Udgangssignalet overføres til multimeter eller installationstester via Ø4 mm bananstik.

Metrel A1391 leveres i taske inklusive batteri, manual og kalibreringscertifikat.

Metrel A1018 Strømtang 0,5mA til 1000A til effekt-, lækstrøm- og jordmodstandsmåling.

Strømområde afhængig af hvilket instrument tangen tilsluttes.

F.eks. 0,5mA til 20A på Eurotest XDe / XC

Ydelsen fra et solcellepanel påvirkes af temperaturen, og målt strøm og spænding skal således temperaturkorrigeres for at kunne sammenlignes med databladet.

Metrel A1400 PV Temperaturprobe kan monteres på bagsiden af solcellepanelet for måling af celletemperatur eller placeres i fri luft for måling af omgivelsestemperatur.

A1400 kan enten forbindes til solcelletesteren via kabel eller via Metrel A1378 Eurotest PV Remote.

Solcellepanelers elektriske specifikationer opgives under Standard Test Conditions (STC), hvilket er defineret som en solindstråling på 1000 W/m². På vore breddegrader ses STC kun sjældent, og målte strøm- og spændingsværdier må korrigeres ud fra den målte solintensitet.

Metrel A1427 PV Referencecelle monteres på solcellepanelet og måler solintensiteten/solindstrålingen i samme vinkel som solcellepanelet.

A1427 kan enten forbindes til solcelletesteren via kabel eller via Metrel A1378 Eurotest PV Remote.

Solcellepaneler og klemmer til måling befinder sig sjældent på samme sted; solcellepanelerne står fx på taget, og tilslutningsklemmerne er ved inverteren inde i bygningen.

Med A1378 PV Remote kan omgivelsesparametre så som solintensitet (kræver A1427 PV Referencecelle) og temperatur (kræver A1400 PV Temperaturprobe) måles ved solcellepanelet, mens master-instrumentet (fx MI3109) måler strøm og spænding et andet sted. Før måling, synkroniseres PV Remote og master-instrument via kabelforbindelse, som efterfølgende afbrydes; efter endt måling overføres måledata til master-instrumentet, som nu kan behandle målte værdier, omregne til STC-værdier og vise I-V-kurve.

A1378 PV Remote har én indgang til måling af solindstråling og to indgange for måling af temperatur.

Metrel A1384 Sikkerhedsprobe giver ekstra sikkerhed under arbejde på solcelleinstallationer, og kan fx anvendes ved måling af tomgangsspænding, kortslutningsstrøm eller isolationtest.

A1384 har en indbygget sikkerhedskreds, som i tilfælde af fejl afbryder forbindelsen mellem måleinstrumentet og solcelleinstallationen.

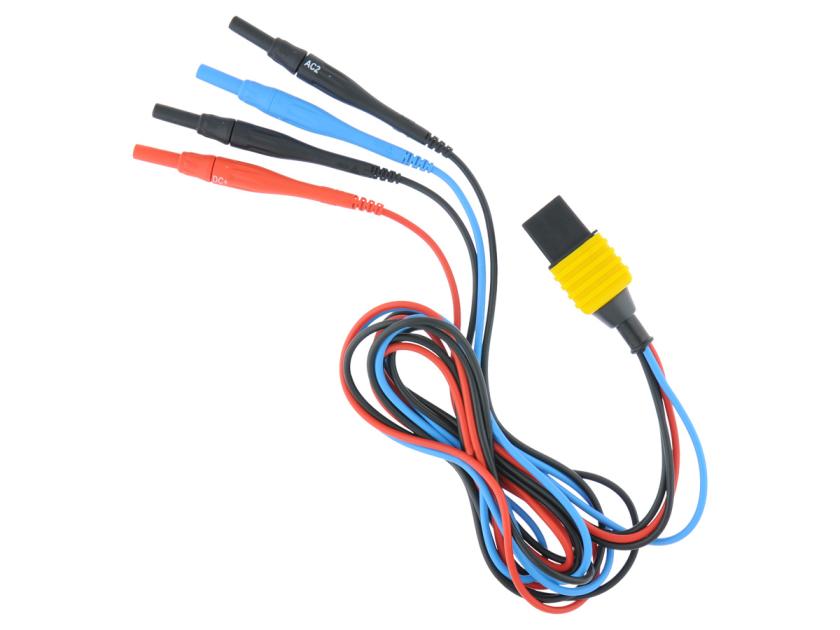

Metrel A1385 er et testkabel til samtidig måling af AC- og DC-spænding for bestemmelse af  inverter-virkningsgrad på solcelleanlæg. For at måle inverterens virkningsgrad skal A1385 benyttes sammen med to strømtænger, fx A1391.

Testkablet har integrerede sikringer, som afbryder forbindelsen i tilfælde af fejl.

Bluetooth-dongle til din Eurotest PV. Gør trådløs kommunikation med din Android mobiltelefon muligt.

Kan bruges til følgende Metrel instrumenter:
Eurotest AT Mi3101 fra HW: 5,0
Eurotest XA Mi3105 fra HW: 5,0
Eurotest Combo Mi3125B
Eurotest PV Mi3108
Eurotest PV Mi3109

Husk at der skal bruges password til APP´en, se under tilbehør.

Strømforsyning for Metrel Eurotest serien. Passer til:
Eurotest AT, MI3101
Eurotest XA, MI3105
Eurotest XE, MI3102
Eurotest XC, MI3152
MicroOhm, MI3242
Eurotest Combo, MI3125, MI3125B, MI3125BT
SmarTec, MI3121, MI3122, MI3123
PowerMaster, MI2883, MI2892

Stregkodescanner A1105

PowerMaster er en håndholdt effektkvalitetsanalysator der overholder IEC 61000-4-30 Class A, for den professionelle bruger der ønsker god nøjagtighed. PowerMaster har et stort letlæselig grafisk farvedisplay, der giver brugeren mulighed for analyse og fejlsøgning på installationer onsite, fjerneovervågning via Lan, eller logning i hukommelsen for senere analyse. PowerMaster finder uregelmæssigheder, spændingsdyk, strømspidser, harmoniske forstyrrelser, effektforbrug osv. Quick knapper gør det hurtigt at lave en opsætning og brugervenligt til hurtig fejlsøgning. Med den medleverede software PowerView3 laver du let detaljeret analyse af registrerede data med automatisk generering af test rapporter. Kommunikationen med instrumentet sker via RS232, USB, Eternet eller SD-kort direkte i din computer.

Målefunktioner:
Spænding: TRMS, peak, crest faktor (4 kanaler), Strøm: TRMS, peak, crest faktor (4 kanaler), Effekt (aktiv, reaktiv, tilsyneladende), Effektmålinger i fuld overensstemmelse med IEEE1459 (aktiv, inaktive, fundamental, harmonisk, ubalance), Ubalance, flicker måling, Harmonisk og interharmoniske analyse op til 50. harmoniske, THD måling, Energi (aktiv, reaktiv genereret, forbrug), Optage og lagre begivenheder, nedlukninger, afbrydelser, spændingsstigninger/dyk), Indkoblingsstrømme, overvågning og registrering, Waveform/startstrøm visning, snapshot og optagelse, Transientoptagelse, Spændingskvalitet i henhold til EN50160, Op til 10 justerbare alarmer, Temperaturmåling.

 5 forskellige standardovervågningsprogrammer:
 PERIODICS – Til overvågning af f.eks. energiforbrug, strøm og belastningsfordelinger. WAVEFORMS – Optager og beregner alle nødvendige værdier til fastlæggelse af støj og forstyrrelser i forbindelse med f.eks. koblingsproblemer og overophedede transformere. FAST LOGGING – Med 100 logninger på 20msek optager og viser Mi2892 hurtige ændringer i strøm og spænding f.eks. i forbindelse med indkobling og opstart af transformere, motorer mm. TRANSIENT – Transientrecorder til overvågning af forsyning - en med hensyn til spændingsspidser og dyk, finder afvigelser helt ned til 20 microsekunder. EN 50160 – Overvågning af ”Spændingskvalitet i lavspændingsnet” efter normen EN 50160 som alle forsyningsselskaber skal opfylde.

Instrumentet leveres klar til brug i taske inkl. 4 flekstænker A1502 - 30/300/3000A AC, prøveledninger, prøvepinde, krokodillenæb, temperaturprobe, 8GB Micro SD kort, USB og netværkskabel, PC software PowerView3, manual, kalibreringsbevis samt 230V lader/forsyning og 6 stk. NiMH genopladelige batterier.
